Generalità:
La gamma di tachimetri della serie Advent si arricchisce di un nuova serie A2109 omologata EEx, grazie al quale poter affrontare anche applicazioni in zone pericolose. La serie prevede quattro diversi modelli, due dei quali operativi con diodi led, mentre i rimanenti due si avvalgono  di un laser di colore rosso (Class II).  Grazie a tale versatilità di prodotto, anche in  ambito di applicazioni in zone pericolose, è ora possibile risolvere praticamente qualsiasi situazione applicativa, incontrando qualsiasi budget di spesa disponibile.  Il tachimetro A2109 offre misure semplificate e operabilità delle misure sia per contatto (tramite adattatore in dotazione) che per via ottica, consentendo misure sia in RPM che in m/sec (velocità lineari). Il tachimetro (il display riportato nella figura sovrastante è in realtà del tachimetro A2103, ma questi è simile a quelo equipaggiate il tachimetro A2109), dispone infine di funzioni quali la media delle letture, il rilievo dei valori massimi e minimi, etc., risultando pertanto particolarmente adatto per compiti di diagnostica, monitoraggio produzione e in ambito di ricerca e sviluppo. Nella modalità non-contact, la velocità di rotazione viene rilevata tramite un raggio luminoso, che deve essere puntato verso il target realizzato in nastro riflettente (fornito in dotazione), opportunamente applicato sull'oggetto in rotazione. La massima distanza di misura consentita tra il tachimetro e il target è pari a 1 metro (tachimetro con sorgente LED), e fino a 2 metri (tachimetri con sorgente laser).  Per le applicazioni ove si renda necessaria la misura di velocità lineari (es. rulli trasportatori, films in produzione, carta, tessuti, etc.), è possibile applicare l'adattatore a ruotina fornito in dotazione, predisponendo lo strumento per misure in metri/min. In tal modo risulterà altresi possibile procedere alla verifica di eventuale strumentazione installata nell'impianto produttivo, quali contatori o totalizzatori.


Caratteristiche principali:
- diversi modelli onde poter affrontare ogni applicazione e budget di spesa
- elevata accuratezza di misura (0,05% ±1 digit - risoluzione 0,001 rpm)
- display reversibile per facilitare la lettura in ogni circostanza
- omologato per impiego in  zone pericolose (EEx ia IIC T4)
- misure di velocità di rotazione e lineare
- costruzione robusta e leggera


Caratteristiche tecniche comuni a tutti i tachimetri della serie A2109:
- display: verticale, LCD, 5 digit
- velocità di rotazione: da 3 a 99'999 RPM
                                     da 0,05-1666 RPS
- velocità superficiale: metri/min, yds/min, ft/min, m/sec, yds/sec, ft/sec
- risoluzione: 0,001 rpm max, in modalità autorange
- autoranging: autoranging e selezionabile dall'utente
- accuratezza: 0,05%  ±1 digit
- aggiornamento: 0,8 sec
- modalità di misura: max/min - memorizzazione valori massimi e minimi (0,1 sec),
                                timebase - 0,1 sec in modo capture
                                average - media delle ultime 8 misure
- hold: mantenimento dell'ultima misura per un minuto
- indicazione "on target": disponibile su tutti i modelli
- indicazione "low battery": disponibile su tutti i modelli
- possibilità di misura per contatto: inclusa, a mezzo adattatore
- inversione lettura display: a mezzo pulsante
- temperatura operativa: da -20°C a +40°C
- temperatura di immagazzinaggio: da -25°C a +70°C
- programmazione funzioni: a mezzo pulsante
- omologazione IS: EEx ia IIC T4 - ATEX II 2 G
- alimentazione: 4 x AAA alcaline Procell (uniche omologate per IS)
- autonomia batteria: da tre a sei mesi (tipico)
- esecuzione contenitore: ABS antiurto metallizzato
- dimensioni di ingombro e peso: 21 x Ø 4 cm; 400 grammi circa
- borsa per trasporto: inclusa


Caratteristiche tecniche tachimetro modello A2109/LED:
- sorgente luminosa: LED rosso visibile
- campo d'azione sorgente luminosa: 1 metro circa
- angolo di incidenza rispetto al target: ±45°


Caratteristiche tecniche tachimetro modello A2109/LSR:
- sorgente luminosa: laser rosso visibile (Laser Class II)
- campo d'azione sorgente luminosa: 2 metri circa
- angolo di incidenza rispetto al target: ±80°
- lungezza d'onda: 655 nm (1 mW)


Caratteristiche tecniche tachimetro modello A2109/XXX/002:
caratterizzato dalle medesime descritte per i tachimetri A2109/LED o A2109/LSR, con l'aggiunta delle seguenti funzionalità:

- uscita digitale: impulsi (livello TTL 5V)
- connessione elettrica: cavo BNC lunghezza mt. 2 con connettore
- accessori: tripode di supporto per monitoraggio in continuo



Note:

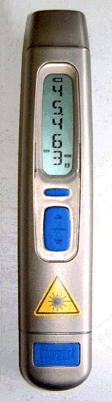

1) Le foto riportate sopra si riferiscono a tachimetro Advent A2103/LSR/001, ma rappresentano nella sostanza, le medesime funzionalità disponibili per il tachimetro a sicurezza intrinseca A2109/XXX/002.
2) Eventuali rilevatori o registratori di impulsi applicati in uscita al cavo BNC disponibile dal tachimetro A2109, dovranno evidentemente risultare approvati per l'impiego in zone pericolose.


Patents: UK (n°: 9619171.3); USA (08/770,265 pending); PTC (n°: PTC/GB/97/02460 pending), disegno registrato (n° 2059299)
